「図面に書かれた『φ』や『R』って何を表す記号だろう？」
「寸法の前についている記号の意味と読み方を知りたい」
図面を読み書きする現場では、こうした疑問に出会うことが少なくありません。
これらは寸法補助記号と呼ばれ、寸法の数値だけでは伝わらない「その寸法が何を表すか」を補う、図面の共通言語です。
本記事では、現役の機械設計者の視点で、φ（直径）やR（半径）といった図面の寸法記号を解説します。早見表も用意したので、図面を読むとき・描くときにお役立てください。
私たちは「図面バンク」というクラウド図面管理システムを手がけています。
図面バンクは、多数の製造業で実績があり、図面・見積りの管理や図面の検索を便利にするツールです。図面管理を便利にしたい方、過去の図面を探す作業を効率化したい企業の方は、ぜひお気軽にご相談ください。
目次
寸法補助記号とは？
図面の寸法の前についている「C」や「φ」、「R」といった記号を、寸法補助記号と呼びます。これは、寸法の数値だけでは伝えきれない「その寸法が何を表しているのか」を補うための記号です。
例えば「20」とだけ書かれていても、それが直径なのか、半径なのか、正方形の一辺なのかは分かりません。そこで「φ20」と書けば直径20mm、「R20」と書けば半径20mmというように、記号を添えることで形状を一意に伝えられます。
寸法補助記号は、日本産業規格（JIS）のJIS Z 8317-1:2008（製図－寸法及び公差の記入方法－第1部：一般原則）1およびJIS B 0001:2019（機械製図）2で定められています。
【一覧表】寸法補助記号の早見表
まずは、よく使う寸法補助記号を一覧で確認しましょう。
| 記号 | 読み方 | 意味 | 記入例 |
|---|---|---|---|
| φ | ファイ | 直径 | φ6.6 |
| R | アール | 半径 | R5 |
| Sφ | エスファイ | 球の直径 | Sφ30 |
| SR | エスアール | 球の半径 | SR90 |
| □ | かく | 正方形の辺 | □20 |
| t | ティー | 板の厚さ | t3.2 |
| C | シー | 45°の面取り | C5 |
| ⌒ | えんこ | 円弧の長さ | ⌒50 |
| ⌴ | ざぐり | 座ぐり | ⌴20 |
| ⌵ | さらざぐり | 皿ざぐり | ⌵10 |
| ↧ | ふかさ | 深さ | ↧15 |
| （ ） | かっこ | 参考寸法 | （25） |
| ▢ | – | 理論的に正確な寸法 | ▢30（□の中に30が入る） |
| × | – | 寸法の数 | 4×φ10 |
それぞれの記号について、次の章から詳しく見ていきます。

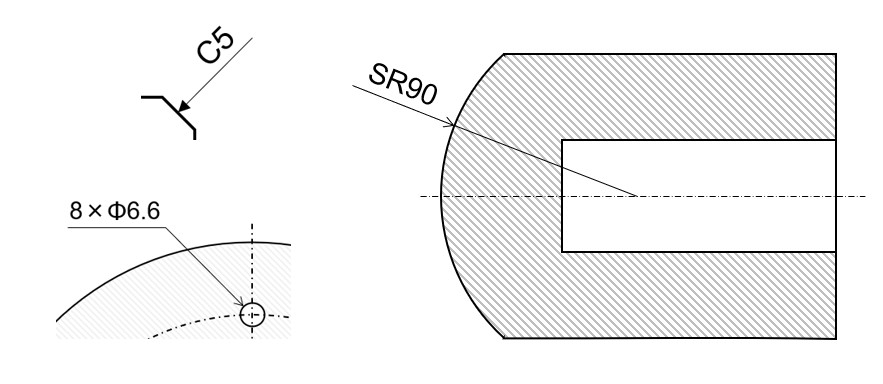

直径・半径・球の寸法記号（φ・R・Sφ・SR）
図面でよく見られるのが、丸い形状を表す寸法記号です。

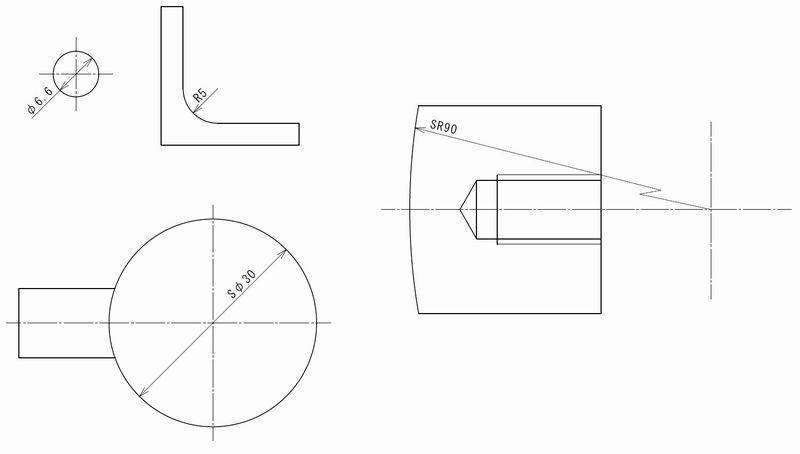

φ（直径）
φは直径を表す記号で、「ファイ」または「まる」と読みます。円筒や丸穴の直径に使い、「φ20」は直径20mmを意味します。なお、CAD上では大文字の「Φ」が使われることもありますが、JISで定められた製図記号としては小文字の「φ」が正しい表記です。読み方や意味は同じです。
R（半径）
Rは半径を表す記号で、「アール」と読みます。角を丸くした部分（隅R）や、円弧の半径に使います。「R5」は半径5mmです。直径φと半径Rは、同じ丸でも意味が真逆なので注意が必要です。同じ円でも、φ20（直径）とR20（半径）では大きさが2倍違います。
Sφ（球の直径）・SR（球の半径）
球（ボール状）の形状を表すときは、頭に「S（Sphere＝球）」を付けます。Sφ（エスファイ）は球の直径、SR（エスアール）は球の半径です。例えば、球面の先端を持つピンやレバーの握り部分などに使われます。

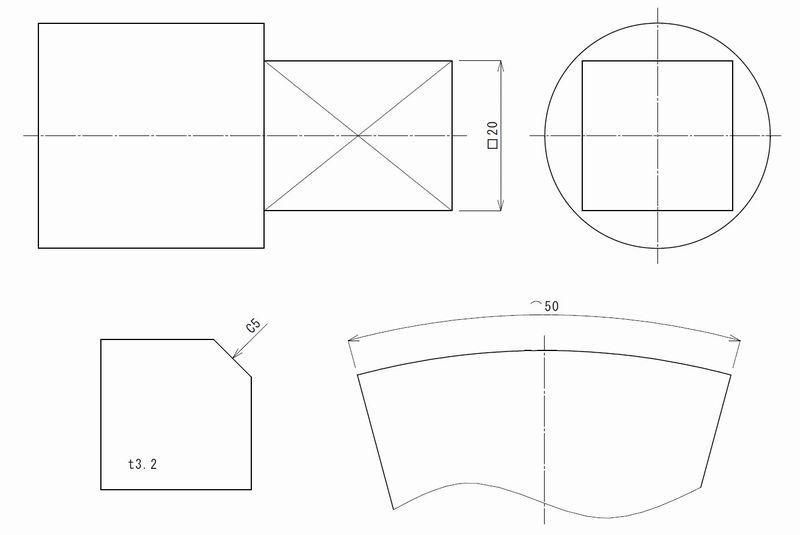

正方形・板厚・面取りの寸法記号（□・t・C・⌒）
□（正方形の辺）
□は正方形を表す記号で、「かく」と読みます。一辺が等しい正方形の断面に使い、「□20」は一辺20mmの正方形を意味します。現場では□20は「にじゅっかく」と読まれます。
縦横を別々に「20×20」と書かなくても、□を使えばひと目で正方形と分かります。
t（板の厚さ）
tは板の厚さを表す記号で、「ティー」と読みます。英語のthickness（厚さ）の頭文字です。板金部品などで、図面の見やすい位置に「t3.2」のように記入します。薄い板を真横から見ると厚みが描きにくいため、記号で示すのが一般的です。
C（45°の面取り）
Cは45°の面取りを表す記号で、「シー」と読みます。英語のchamfer（面取り）の頭文字です。「C5」は、角を45°方向に5mm削る面取りを意味します。なお、45°以外の角度の面取りには、Cは使いません。
⌒（円弧の長さ）
⌒は円弧の長さを表す記号で、「えんこ」と読みます。円弧の長さを示すときに、寸法数値の前に付けます。
穴・加工の寸法記号（座ぐり・皿ざぐり・深さ）
穴の加工指示には、次のような寸法記号が使われます。

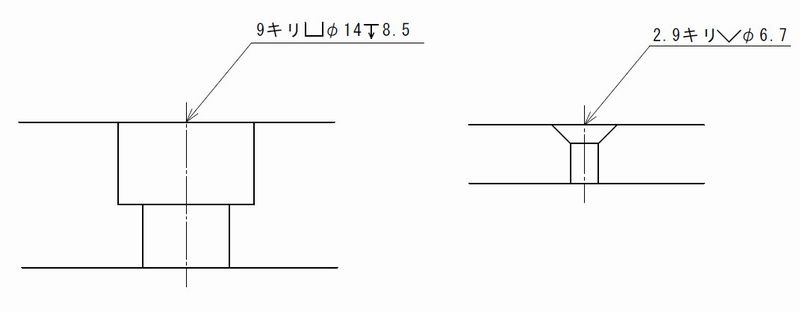

座ぐり（⌴）
座ぐりは、ボルトの頭を沈めるために、穴の入り口を平らに掘り下げる加工です。記号は「⌴」で表します。
皿ざぐり（⌵）
皿ざぐりは、皿ねじの頭が沈み込むよう、穴の入り口をすり鉢状（テーパ状）に削る加工です。記号は「⌵」で表します。
深さ（↧）
穴やザグリの深さを指定するときは、深さ記号を使います。深さ記号は、下向きの矢印に横棒を付けたような形（↧）で表します。例えば「φ14 ↧8.5」は、直径14mmの穴を深さ8.5mmまであける指示です。なお、図面によっては記号を使わず「深さ15」と書かれる場合もあります。
特殊な寸法記入（参考寸法・理論的に正確な寸法・数の記号）
ここからは、特殊な寸法記入に関する記号です。
参考寸法（ かっこ ）
寸法を丸かっこ（ ）で囲んだものを参考寸法と呼びます。「（25）」のように書きます。参考寸法は、加工や検査の対象にはならない寸法です。
参考寸法はあくまで「参考までに示す」もので、他の寸法から計算できる値や、目安として添える値に使います。

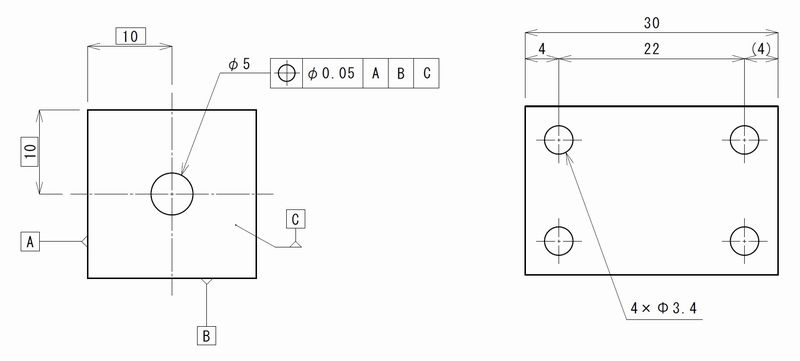

理論的に正確な寸法（▢）
寸法を四角い枠で囲んだものは、理論的に正確な寸法（TED：Theoretically Exact Dimension）と呼びます。これは公差（許容差）を持たない、基準となる理論値です。
理論的に正確な寸法は、穴の位置を指定する「位置度」などの幾何公差とセットで使われます。枠で囲まれた寸法そのものには公差を付けず、位置のばらつきは幾何公差で管理するという考え方です。
なお、正方形を表す「□」と、寸法を四角枠で囲む「▢」は形が似ていますが、別物です。□は寸法数値の前に付けて正方形の辺を表し、▢は寸法数値そのものを四角枠で囲んで理論寸法を表します。
寸法の数（×）
同じ寸法の穴や形状が複数あるとき、「×」を使ってまとめて表記できます。「4×φ3.4」は、直径3.4mmの穴が4個という意味です。穴を1つずつ寸法記入すると図面が煩雑になりますが、「数×寸法」でまとめれば、すっきりと読みやすくなります。
（まとめ）図面の寸法記号を正しく扱い、図面を資産にする
本記事では、図面でよく使う寸法記号（寸法補助記号）を、読み方つきで解説しました。
以下に要点を整理します。
・基本の記号：φ（直径）、R（半径）、Sφ・SR（球）、□（正方形）、t（板厚）、C（面取り）、⌒（円弧）
・穴の記号：座ぐり（⌴）、皿ざぐり（⌵）、深さ（↧）
・寸法についての記号：参考寸法（かっこ）、理論的に正確な寸法（▢）、数の記号（×）
寸法補助記号は、JISで定められた図面の共通言語です。記号を正しく読み書きできれば、加工ミスや手戻りを防げるので実務の中で覚えていきましょう。
