図面の記号の中で「↓」のような表記は何？と疑問に思ったことはないでしょうか？

本記事では、10年以上の経験を持つ現役の機械設計者が、図面の記号「↓」の意味をわかりやすく解説します。
結論、この記号は正しくは「↧」（穴深さ記号）で、「穴の深さ」を表します。

記事では穴深さ記号の具体的な使い方や、図面で「↧」が採用された経緯を説明します。
「最近製造業に転職してきたから、図面の読み方に慣れていない」「図面を読むのが久しぶりで、最近の製図規定の動向を追っていない」こんな方におすすめの記事です。

私たちは「図面バンク」というクラウド図面管理システムを手がけています。
図面バンクは、多数の製造業で導入されている、図面や加工情報の管理と検索を便利にするツールです。図面管理を効率化したい方、過去の図面を探す作業に悩む企業の方は、ぜひお気軽にご相談ください。

「↓」のような図面の記号は「穴深さ（↧）」を表す

「↓」のような記号は下矢印ではなく、「↧」（穴深さ）を意味する記号です。ドリルやリーマなどで開けた穴や、ざぐり穴の深さを指定する時に使います。

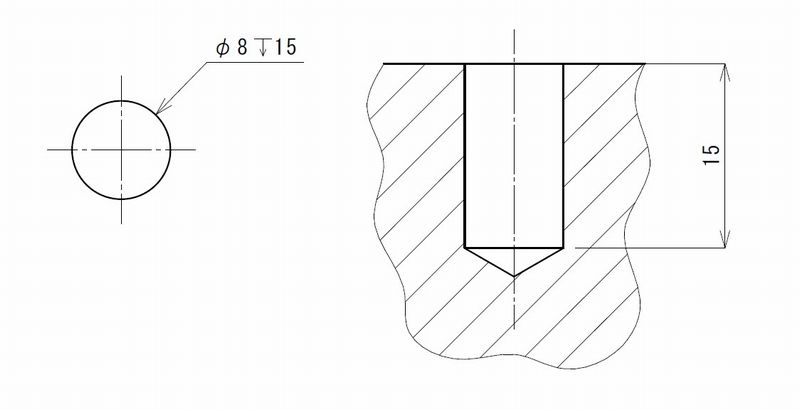

上図のように、φ8（直径8mm）の穴を、穴深さ15mmあけたい時は「φ8↧15」と指示します。
穴の深さは、ドリルの先端円すい部は含まず、円筒部の深さを示します。

ざぐりの穴深さ記号の例

ざぐり（座ぐり）とは、ボルトやネジの頭部が収まるように、穴の入口を段付きで広げた穴加工のことです。
ざぐりは決まった深さで掘られるため、基本的には穴深さを穴深さ記号で指示します。

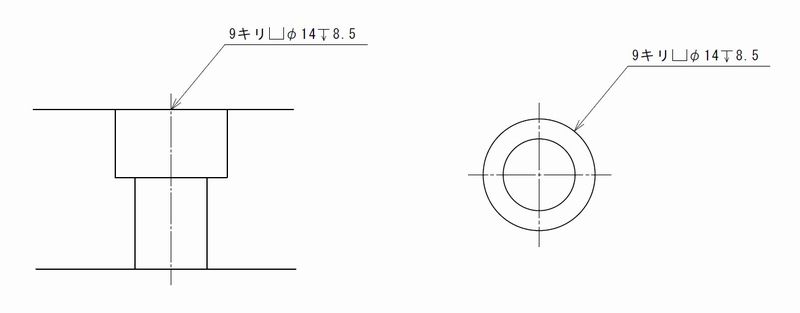

上図の例だと、φ14（直径14mm）のざぐり穴を8.5mmの深さで開ける、という指示になります。
指示の場所は穴の断面（上図：左）でも、穴を上から見た図（上図：右）でもかまいません。

ちなみに、「9キリ」のキリとは「φ9のドリルで穴を開ける」という穴加工の指示です。

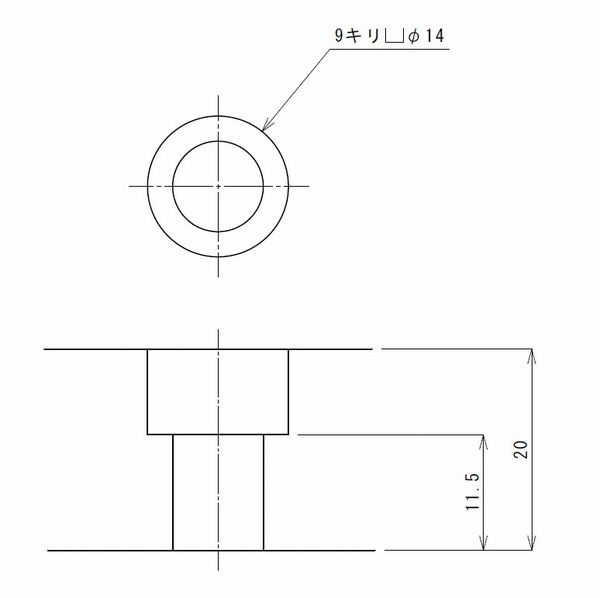

JIS B 0001では、ざぐりの反対側の面から寸法を規制する必要がある場合は、その寸法を指示する書き方も認められています¹。この場合、ざぐりの穴深さ記号は必要ありません。

上図のように、板厚が20、φ9の穴の寸法が11.5なら、φ14のざぐりの深さは8.5mmとなります。

穴深さ記号「↧」はJIS B 0001 2010年の改正で追加された

JISの機械製図の規定「JIS B 0001」は2010年に改正され、この時に穴深さの表記が変更になりました。

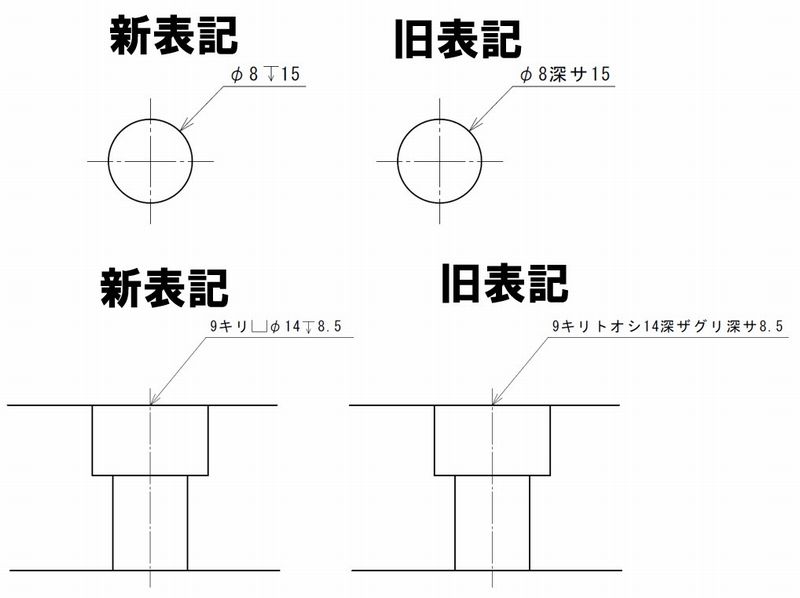

新表記では穴深さは「↧15」と書きますが、旧表記では穴深さを「深サ15」と書いていました。

旧表記の図面は文字通り穴深さであることが読めばわかりますが、現行表記は記号1つで穴深さを表せるのでシンプルですね。

JISの最新規格をチェックしよう

ちなみに、JIS B 0001の現在（2026年6月）の最新改正年は2019年です。大きなルールの改正が起きにくい機械製図の規格ですが、CADの普及など変わりゆく設計事情を考慮して改正が入っています。

JIS規格は、ユーザー登録をすればインターネット上から簡単に見ることができます。以下の記事で、JIS規格を無料で閲覧する方法を解説しました。

この機会に、ぜひ最新の製図規格をチェックしてみてください！

まとめ：JIS製図規格に準拠した穴深さの記号「↧」を使おう！

今回は、図面の穴深さ記号の表記を解説しました。
図面に書いてある「↓」のような記号は、穴深さ記号「↧」のことです。穴の直径が9mm（φ9）なら、9mmの穴が続く円筒部の深さを表します。

もともとは穴深さは「深サ15」のように表記していましたが、機械製図のJIS規格 B 0001の2010年の改正にあたって、穴深さ記号で書くようになりました。

実務上は旧表記で書いても加工者には伝わりますが、JIS規格は誰が見ても解釈が一意になるように統一された規格です。正確なものづくりのために、加工者と設計者との誤解を防ぐためにも最新のJIS規格に準拠して製図することをおすすめします。

製造業の図面は業界独特の記号が使われており、慣れないうちは意味が分かりにくいと思います。こちらの記事で「φ、R、⌴」などの寸法記号について解説しました。あわせて参考にしてみてください。

参考文献

1. 出典：日本産業標準調査会「JIS B 0001:2019 製図-機械製図」 ↩︎
