紙図面をデータ化する必要性が叫ばれています。ただ、求められている理由は「便利になるから」だけではありません。
データ化を後回しにするほど、技術継承・紙図面の劣化・災害対策（BCP）・業務の効率性・法的義務（コンプライアンス）という5つのリスクが積み上がるからです。

これらのリスクに気づくのは、たいてい問題が起きてからです。

紙図面のまま管理を続けている会社から、よく聞く言葉があります。
「今のところは何とか回っているから」

確かに、業務が止まっているわけではありません。しかし、ある日突然、深刻な問題が起きます。

• ✔️長年の設計経験を持つ担当者が退職した翌週、誰も意味を理解できない手書き図面が出てきた
• ✔️倉庫の雨漏りで、30年分の青焼き図面が一晩でダメになった
• ✔️流用設計で使いたい過去図面が見つからず、ゼロから設計し直した

こうした話は、製造業の現場では珍しくありません。
問題の本質は、「今は大丈夫」という状態が、リスクを見えにくくしている点です。

紙図面のすべてをいきなりデータ化する必要はありませんが、何が危険で、どこから手をつけるべきかを考えはじめることは必要といえるでしょう。
この記事では、紙図面のデータ化を後回しにすることで実際に起きる5つのリスクを整理し、解説します。

リスク①技術継承：ベテランが退職すると図面を「読める人」がいなくなる

紙図面には、ベテランにしか解読できない情報が含まれていることがあります。

正式な凡例に載っていない独自の記号、鉛筆による追加書き込みの意図、「この図面はあの客先向けで寸法が特殊だ」という暗黙の背景。図面の上には書いてあっても、その意味を知るのは特定の担当者だけ、という状態が技術継承のリスクを高めます。

このリスクは、設計担当者が退職するまでは「解決すべき問題」となりにくく、いかに事前に気づき、早々に対策できるかがポイントとなります。

製品の修理対応や改版の際に過去図面を参照しようとしても、解読に時間がかかる。最悪の場合、「この図面の意図がわからないので新規に起こし直す」という判断を迫られます。
これは、設計工数だけでなく、材料・部品・製造コストがそのままかかってくる問題です。

大阪中小企業診断士会の調査によると、技術伝承がうまくいっていない理由として、約52.6%の企業が「技術伝承のノウハウ・仕組みがない」と回答しています。また、2024年版ものづくり白書では、34歳以下の若年就業者数が2002年の384万人から2023年には259万人にまで減少しているという数字が示されています。ベテランが抜けても補う若手が育ちにくい構造は、今後さらに深刻化します。

電子化の際に図面にテキスト情報を付与したり、ベテランの解釈をメモとして紐づけておくだけで、このリスクはある程度下げられます。

リスク②紙図面の劣化：青焼き・トレペは気づいたら退色している

「うちの倉庫にある青焼きはまだきれいに読める」

そう感じている方も多いと思います。ただ、「読める」と「使える」は少し違います。

青焼き図面は、光や湿気、温度変化によって少しずつ退色します。
一度退色が始まると、元に戻すことは簡単ではありません。 直射日光や湿気にさらされる環境では数年で退色が始まり、理想的な暗所・低湿度で保管していても、20〜30年経過すれば退色や変色はほぼ避けられません。
環境が悪ければ5年もしないうちに重要な寸法線が薄くなっていることもあります。トレーシングペーパーを使った手書き図面は、退色だけでなく折り目のひびや虫食いといった物理的な劣化も起きます。

このリスクは、劣化が目に見えにくいことが最大の厄介ポイントとなります。

「まだ大丈夫」と思っているうちに、気づかないうちに、じわじわと情報が失われています。
いざ流用設計で参照しようとしたとき、「肝心な部分が読めなくなっていた」という事態は、実際の設計現場でよく起きています。

特に、過去の受注案件をもとにした流用設計が多い装置メーカーでは、古い図面の劣化は直接的な設計コストの増加につながります。

スキャンやデータ化に最適なタイミングは「まだきれいに読める今」といえるでしょう。 劣化してからスキャンしても、読み取り精度は下がり、結局使えないデータになることもあります。

リスク③災害対策（BCP）：火災・水害・地震で図面が一晩でゼロになる

企業の重要な設計資産である図面が、物理的に1カ所にしか存在しないとしたら、どうなるでしょうか。

火災、浸水、地震といった災害が起きたとき、紙図面は一夜にして消えます。保険で施設や金銭は補償されても、図面の「中身」は補填されません。

長年に渡って蓄積してきた受注案件の図面が消えるということは、その間に蓄積したノウハウが丸ごと失われるということに等しいといえるでしょう。製品の修理・保守に支障がしょうじやすくなり、同じ案件の再受注も難しくなる。影響は、災害の直後だけでなく長期にわたって続きます。

BCP（事業継続計画）の観点からも、これは見過ごせないリスクです。大手メーカーや官公庁との取引がある企業では、BCPの整備状況を取引条件のひとつとして求められるケースが増えています。

電子化してクラウドに保管すれば、物理的な災害から「図面」を守ることができます。
クラウド型の図面管理システムでは、データはデータセンターに冗長化された状態で保存されるため、自社設備が被災しても図面は残ります。

「うちは大丈夫だろう」という感覚こそが、このリスクの正体です。

リスク④業務の効率性：「探す時間」が積み重なり、設計の競争力を削る

日々の業務の中で、紙図面を探す時間がどのくらいかかっているか、計算したことがあるでしょうか。

1件あたり数十分かかるとして、設計者が複数いれば月間でかなりの時間が「探す」という作業に消えていきます。仮に1日30分・10人の組織なら、単純計算で月に100時間以上が「探す」だけに消えている計算です。

さらに問題となるのは「結局見つからなかった」場合です。
参照すべき過去図面が見つからないため、本来は流用できたはずのものをゼロから設計する。この「見えないロス」は表面的なコスト計算には出てきませんが、確実に設計工数を押し上げています。

実際に図面管理システムを導入した企業では、図面探索にかかる時間を9割削減できたという報告もあります。電子化して検索できる状態にすれば、図面参照は数秒〜数分で完了します。

この差が積み重なると、見積対応のスピードや設計品質に直結します。 競合他社がデータ化を進めている市場では、紙図面の非効率が相対的な競争力の差になっていきます。

こちらの記事もおすすめです！

リスク⑤法的義務（コンプライアンス）：捨てるにも捨てられない紙の山

「古い図面は捨てればいいのでは」と思う方もいるかもしれません。
ただ、製造業の図面はそう簡単には捨てられません。

製造物責任法（PL法）では、製品の欠陥によって損害が生じた場合、製造者が責任を負うことが定められています。この対応のために、製品を引き渡してから10年間は関連する図面・設計データを保管しておくことが推奨されています。製品の販売が続いている限り、保管すべき図面は毎年増え続けます。電子化してクラウドに保管した場合も、この法的な保管の趣旨は満たすことができます。

A0やA1サイズの図面を大量に保管するには、専用のキャビネットや棚が必要です。倉庫スペースの維持コスト、管理担当者の工数、定期的な棚卸しの手間。こうしたコストは、図面の枚数が増えるほど膨らんでいきます。

紙図面を電子化すれば、物理的な保管スペースは不要になります。
スキャンして管理システムに格納すれば棚ごと倉庫からなくせますし、空いたスペースを設計スペースや工具置き場に転用できるケースも多いです。

問題は「紙のまま図面が増え続ける」という構造にあります。
いまデータ化しなければ、来年はさらに増えた状態での作業になります。

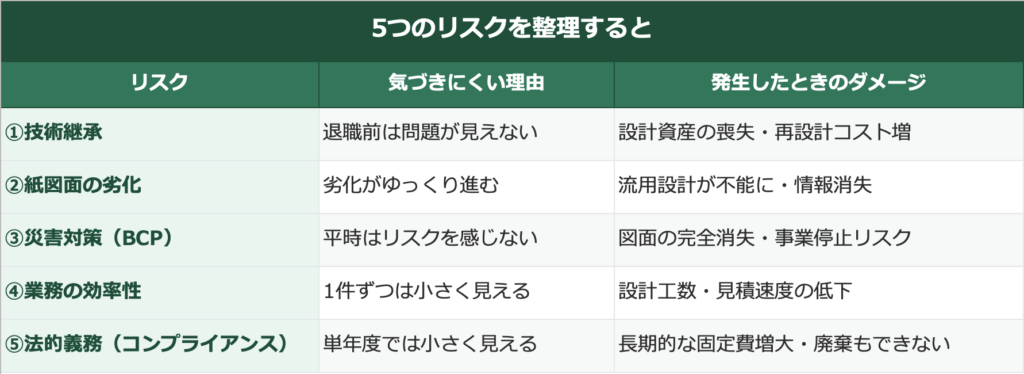

5つのリスクを整理すると

ここまで挙げた5つのリスクをまとめます。

共通しているのは「今は何とかなっている」という状態が続く点です。

リスクが顕在化するのは、急に「まずいことになった」というときです。
そのときになってから動こうとしても、すでに手遅れになっていることが少なくありません。

どこから手をつければいいか

すべての紙図面を一気にデータ化する必要はありません。優先順位をつけて、段階的に進めれば十分です。

まず手をつけるべき図面の目安

①劣化が進んでいる図面：青焼きやトレーシングペーパーで、退色や破れが始まっているもの。読めなくなる前にスキャンしておくことが望ましいです。スキャン後にAI-OCRで検索可能にするか、少なくとも画像データとして保存しておくことが先決です。

②再利用頻度が高い図面：流用設計でよく参照するもの。電子化してすぐに検索できる状態にするだけで、毎日の設計業務が変わります。「探せる」状態と「探せない」状態では、1案件あたりの設計工数に明確な差が出ます。

③ベテランの解釈が必要な図面：注釈の意味や特殊な仕様が口頭伝承になっているもの。退職前に内容を整理して紐づけておきましょう。このタイプの図面こそ、最も「後から取り戻せない」ものです。

逆に、すでに事業撤退した製品や生産終了から10年を超えた製品の図面は、廃棄の検討対象になります。ただし廃棄前にはデータとしてバックアップを残しておくことをおすすめします。

「何枚くらいから図面管理システムを導入すべきか」という問いも現場ではよく出ます。
ただ、枚数より状態で判断するのが現実的です。

• ✔️探すのに1回5分以上かかるようになった
• ✔️ベテランしか図面の場所を知らない
• ✔️保管棚がいっぱいになってきた

このうち1つでも当てはまるなら、図面のデータ化を検討するタイミングと言えます。

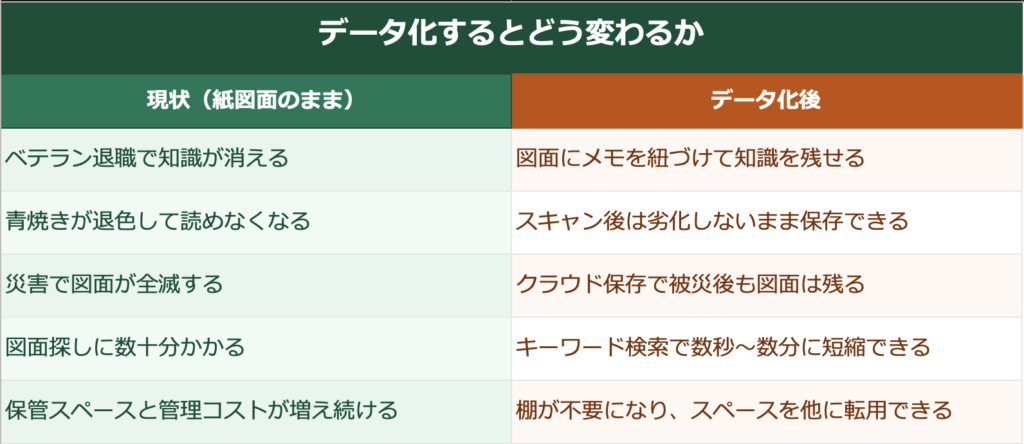

データ化するとどう変わるか

ここまで5つのリスクを挙げてきましたが、裏返せばデータ化によって得られる変化でもあります。

「データ化は手間がかかる」という印象があるかもしれません。

ただ、最初の棚卸しとスキャンさえ終われば、その後の管理コストは紙よりも大幅に下がります。AI-OCRを使える図面管理システムであれば、スキャンしてアップロードするだけで検索可能な状態になります。

入力の手間をほぼかけずに、紙のまま抱えていたリスクを一気に解消できるのが、データ化の本質的なメリットです。

まとめ：紙図面の「今は大丈夫」を、そのままにすることが最大のリスクとなる

紙図面の問題は、一見して、困っていないようにみえるのが最大のリスクです。

• ✔️ベテランが退職するまで、技術継承の問題は見えない
• ✔️青焼きが読めなくなるまで、劣化は気づかれない
• ✔️災害が起きるまで、BCPのリスクは実感がない
• ✔️図面探しのロスは、積み重なるまで数字として見えてこない
• ✔️法的義務（PL法10年保管）は、毎年確実に積み上がっている

データ化のゴールは、紙図面をPDFにすることではありません。「必要なときに、必要な人が、すぐ参照できる状態にする」ことです。

そのためには、スキャンした図面にAI-OCRでテキスト情報を付与して検索可能にし、管理できる仕組みの中に格納することが重要です。

まず何枚あるかを棚卸しするところから始めてみてください。自社の紙図面の現状を把握するだけで、どこから手をつけるべきかが見えてきます。
