生産ラインの自動化に向けてロボットを導入する話が社内で本格的に動き始めると、検討事項の多さに圧倒されます。機種選定、SIer選定、補助金の申請、安全教育、レイアウト変更……やるべきことのリストはどんどん長くなります。

ただ、そのリストに「図面管理の整備」は入っていますか？

ロボットを導入すると、社内で管理すべき図面は必ず増えます。
治具の設計図、エンドエフェクタ（ハンド部分）やセンサー取り付け部の図面、安全柵・周辺設備のレイアウト図ロボット本体の稼働に必要な周辺環境だけで、数十枚から数百枚の図面が新たに生まれます。

問題は、増えた図面の管理体制を「ロボット導入後に整えよう」と思っていると、整備が追いつかないまま現場が動き始めることです。この記事では、ロボット導入前に図面管理を整えておくべき理由と、具体的に何を準備すればいいかを解説します。

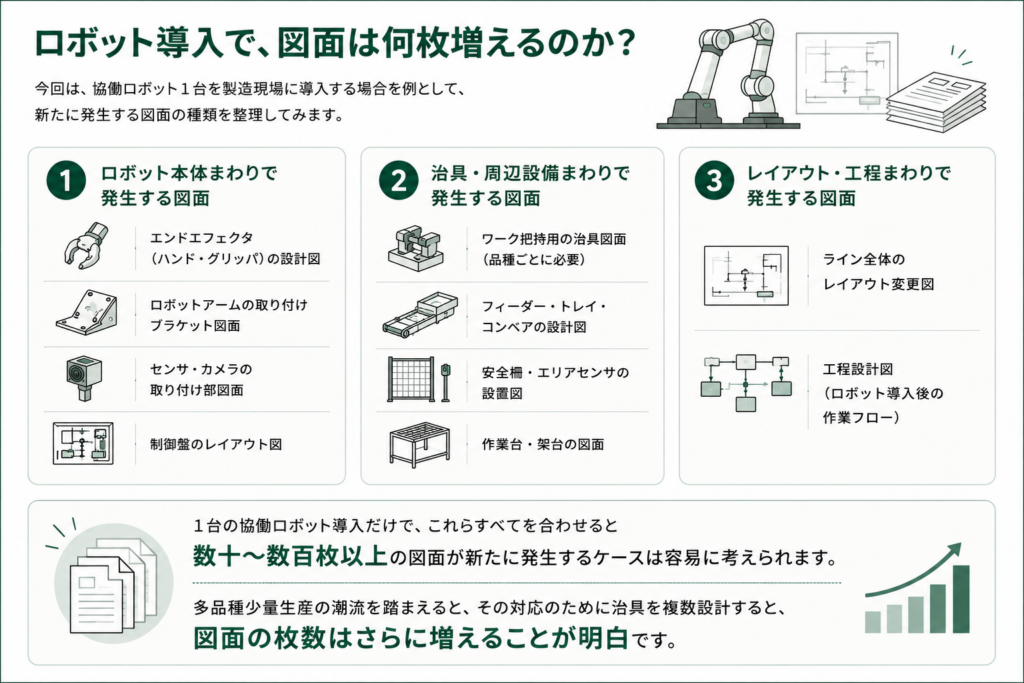

ロボット導入で、図面は何枚増えるのか？

今回は、協働ロボット1台を製造現場に導入する場合を例として、新たに発生する図面の種類を整理してみます。

①ロボット本体まわりで発生する図面

• エンドエフェクタ（ハンド・グリッパ）の設計図
• ロボットアームの取り付けブラケット図面
• センサ・カメラの取り付け部図面
• 制御盤のレイアウト図

②治具・周辺設備まわりで発生する図面

• ワーク把持用の治具図面（品種ごとに必要）
• フィーダー・トレイ・コンベアの設計図
• 安全柵・エリアセンサの設置図
• 作業台・架台の図面

③レイアウト・工程まわりで発生する図面

• ライン全体のレイアウト変更図
• 工程設計図（ロボット導入後の作業フロー）

1台の協働ロボット導入だけで、これらすべてを合わせると数十～数百枚以上の図面が新たに発生するケースは容易に考えられることがわかります。多品種少量生産の潮流を踏まえると、その対応のために治具を複数設計すると図面の枚数はさらに増えることが明白です。

内閣府が公表した「AIロボティクス戦略」によると、従来型ロボットの導入において「事前の教示、工程設計、治具整備等を要し、導入・運用コストが大きい」ことが課題として明記されています。治具整備はロボット導入で避けては通れない工程であり、それに伴う図面の増加も避けられません。

一方でIMARCグループによると、日本の製造業向けロボット市場は2025年に1万3,600台に達しており、2034年には5万1,300台へと拡大し、年平均成長率（CAGR）では15.89%となることが予測されています。中小製造業におけるロボット導入が加速する中では、対応する治具・周辺設備の図面の急増にいかに対応するかは喫緊の課題となるでしょう。

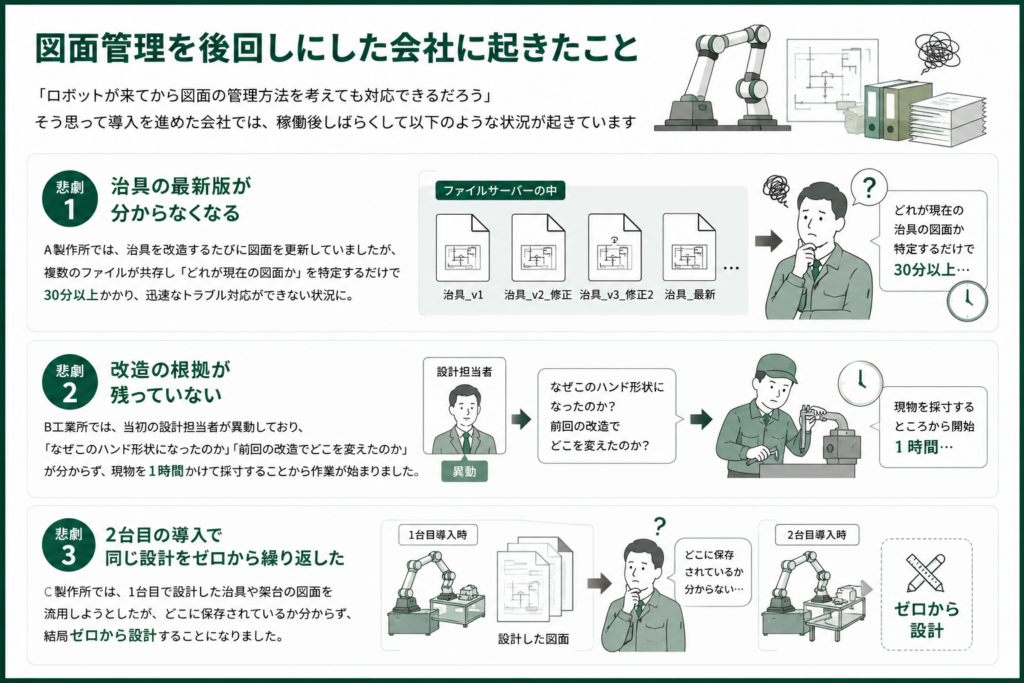

図面管理を後回しにした会社に起きたこと

「ロボットが来てから図面の管理方法を考えても対応できるだろう」
そう思って導入を進めた会社では、稼働後しばらくして以下のような状況が起きています。
※以下は製造現場でよく起きる典型的な事例をもとに、架空の会社名で再構成しています。

悲劇①：治具の最新版が分からなくなる

A製作所では、ロボット導入後、ワークの形状変更に合わせて何度か治具を改造していました。
改造するたびに図面を更新していましたが、ファイルサーバーの中に「治具_v1」「治具_v2_修正」「治具_最新」という複数のファイルが共存するようになります。トラブル発生時に「どれが現在の治具の図面か」を特定するだけで30分以上かかり、迅速なトラブルシューティングができない問題に直面しました。

悲劇②：改造の根拠が残っていない

生産性向上に向けてロボットを導入したB工業所。ところが稼働から2年がたった頃、エンドエフェクタを交換しようとしたとき、当初の設計担当者はすでに異動していました。
「なぜこのハンド形状になったのか」「前回の改造でどこを変えたのか」が分からず、現物を1時間かけて採寸することから作業が始まりました。

悲劇③：2台目の導入で同じ設計をゼロから繰り返した

1台目の導入が成功し、2台目の協働ロボットを別ラインに導入することになったC製作所。1台目のときに設計した治具や架台の図面を流用しようとしたが、どこに保存されているか分からず、結局ゼロから設計することになりました。

これらは「管理が悪い会社」で起きることではありません。
インダストリアル・バリューチェーン・イニシアティブ（IVI）のホワイトペーパー「中小企業の現場に見合ったロボットの導入普及を目指して」によれば、中小企業のロボット導入において「周辺治工具類を含めると高額になった」「計画通りの効果が出ず、ロボットを補助する手作業が残った」という実態が報告されています。

ロボット稼働から1年後に図面管理の問題に気づいても、そのときには数百枚の新規図面が既に散乱しています。

なぜロボット導入「前」に整えるべきか

「ロボットが来てから図面管理を整えればいい」という判断には、大きな落とし穴があります。

理由①：導入前の図面を後から整理するのは2倍の手間

ロボット導入と同時に大量の図面が発生します。
その時点で管理体制がない状態だと、「まず既存の図面をシステムに移行し、同時に新規の図面も登録し、さらに運用ルールを決める」という3つの作業を並行しなければなりません。プロジェクトの忙しい時期と重なるため、後回しになり続けます。

理由②：ロボット稼働中に管理ルールを変えるのはリスクが高い

ロボットが稼働し始めると、現場は日常の生産活動に追われます。
そのタイミングで「図面管理ルールを変える」「システムに移行する」という変化を加えると、現場の混乱を招くリスクがあります。新しい管理体制は、稼働前の「まだ変化の少ない時期」に整えておく方が定着しやすいです。

理由③：導入前の既存図面が流用設計の起点になる

ロボット周辺の治具・架台を設計するとき、過去に作った部品図面や設備図面が流用できることがあります。
AI類似図面検索を使えば、品番が分からなくても形状で過去図面を引き出せます。治具の流用設計で最も力を発揮する機能のひとつです。

▶こちらの記事もおすすめです：製造業向け図面管理システムの選び方と比較

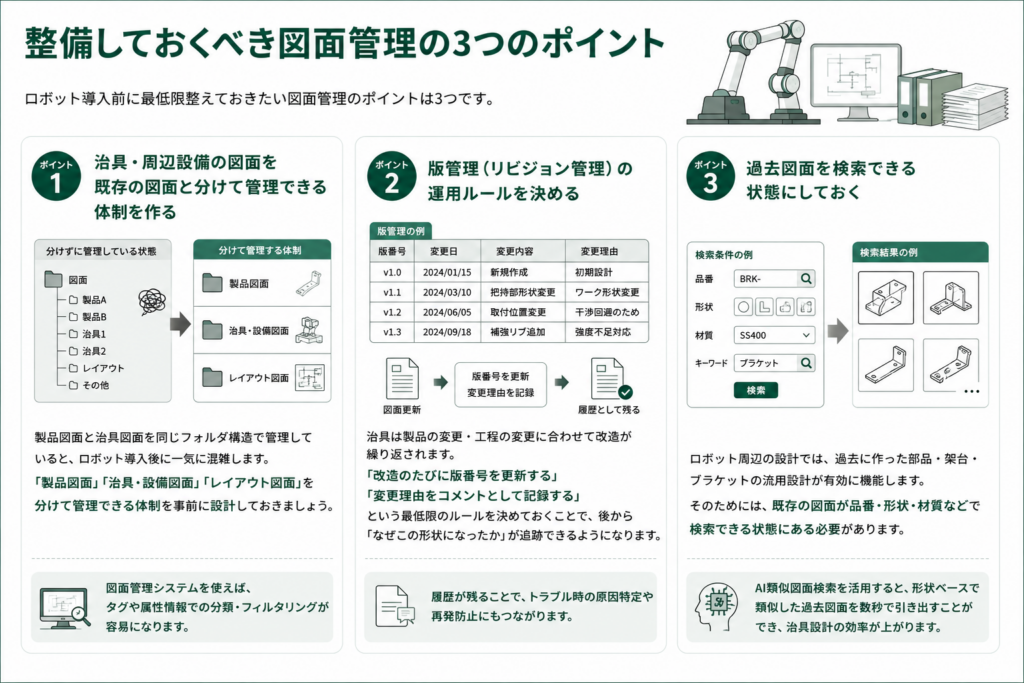

整備しておくべき図面管理の3つのポイント

ロボット導入前に最低限整えておきたい図面管理のポイントは3つです。

ポイント①：治具・周辺設備の図面を既存の図面と分けて管理できる体制を作る

製品図面と治具図面を同じフォルダ構造で管理していると、ロボット導入後に一気に混雑します。
「製品図面」「治具・設備図面」「レイアウト図面」を分けて管理できる体制を事前に設計しておきましょう。図面管理システムを使えば、タグや属性情報での分類・フィルタリングが容易になります。

ポイント②：版管理（リビジョン管理）の運用ルールを決める

治具は製品の変更・工程の変更に合わせて改造が繰り返されます。
「改造のたびに版番号を更新する」「変更理由をコメントとして記録する」という最低限のルールを決めておくことで、後から「なぜこの形状になったか」が追跡できるようになります。

ポイント③：過去図面を検索できる状態にしておく

ロボット周辺の設計では、過去に作った部品・架台・ブラケットの流用設計が有効に機能します。
そのためには、既存の図面が品番・形状・材質などで検索できる状態にある必要があります。AI類似図面検索を活用すると、形状ベースで類似した過去図面を数秒で引き出すことができ、治具設計の効率が上がります。

▶こちらの記事もおすすめです：AI類似図面検索とは？実際に機能を使って紹介します

ロボット導入と図面管理整備、どの順番でやるか

実際のスケジュールとして、図面管理の整備をどのタイミングで行うべきかを整理します。

図面管理システムの選定・導入は治具の設計が始まる前に、機種選定と並行して動かすのが理想的です。
治具設計が始まってからシステムを導入しようとすると、登録作業が設計作業と重なり、現場への定着が難しくなります。

なお、ものづくり補助金やIT導入補助金のスケジュールと図面管理システムの導入を合わせる会社も増えています。ロボット導入の補助金申請と並行して、図面管理システムの導入補助も検討してみてください。

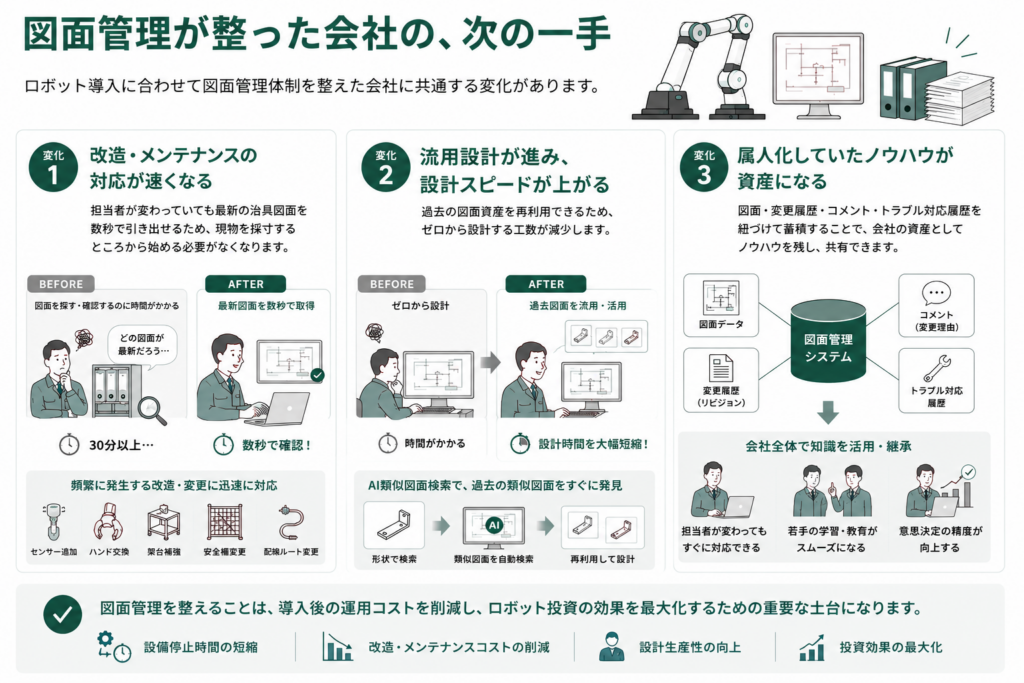

図面管理を整えた会社が打ち始める、次の一手

ロボット導入に合わせて図面管理体制を整えた会社に共通する変化があります。

変化①：改造・メンテナンスの対応が速くなる

ロボット周辺設備のトラブルや改造要求が来たとき、担当者が変わっていても最新の治具図面を数秒で引き出せます。現物を採寸するところから始める必要がなくなり、対応時間が大幅に短縮されます。ダウンタイムの削減は、ロボット稼働率の向上に直結します。

変化②：2台目・3台目の導入が楽になる

1台目の治具・架台・ブラケットの図面が検索できる状態にあれば、2台目の設計で流用できる部分を素早く特定できます。この流用設計のサイクルが回り始めると、ロボット導入の設計工数は台を重ねるごとに減っていきます。

変化③：生成AI・次のDX施策への準備が整う

図面・仕様書・改造履歴がデジタルで一元管理されている状態は、AIを使った設計支援・見積もり自動化・ナレッジ継承といった次のDX施策の前提条件です。ロボットを導入して「データを使う」環境になったとき、そのデータが整理されているかどうかで活用の幅が大きく変わります。

図面管理が整った会社は、ロボット導入を「1台のロボットを動かす」プロジェクトではなく、「工場全体のデータ資産を整備するきっかけ」として活かしています。

まとめ

ロボット導入で図面は必ず増えます。
治具・エンドエフェクタ・レイアウト変更図面が一気に増えるタイミングに、管理体制が整っていない状態で突入すると、後から取り戻すのは困難です。

ロボット本体の選定・SIer選定・補助金申請と並行して、図面管理システムの整備を動かす。これこそが、ロボット導入を最短で成功に近づける準備です。

まずは図面バンクの初月無料体験で、自社の既存図面がどう管理できるかを確かめてみてください。
