検図を依頼したものの、確認が終わらず出図できない。
戻ってきた図面を修正して再確認を待つうちに、次の案件の図面もたまっていく。検図に時間がかかっていると感じても、どこから見直せばよいか分かりにくいものです。

その負担は、図面の複雑さや枚数だけで決まるわけではありません。照合に必要な資料がそろっていない、確認項目が曖昧になっている、指摘と修正の対応を追いにくいといった、検図の前後の進め方も関係します。

検図の工数を減らすには、まず「何に時間を使っているか」を分け、資料探しや同じ確認の繰り返しを見直すことが出発点になります。本記事では、製造業の電気図面や機械図面を対象に、検図に時間がかかる原因と、品質を保ちながら工数や手戻りを減らす進め方を解説します。

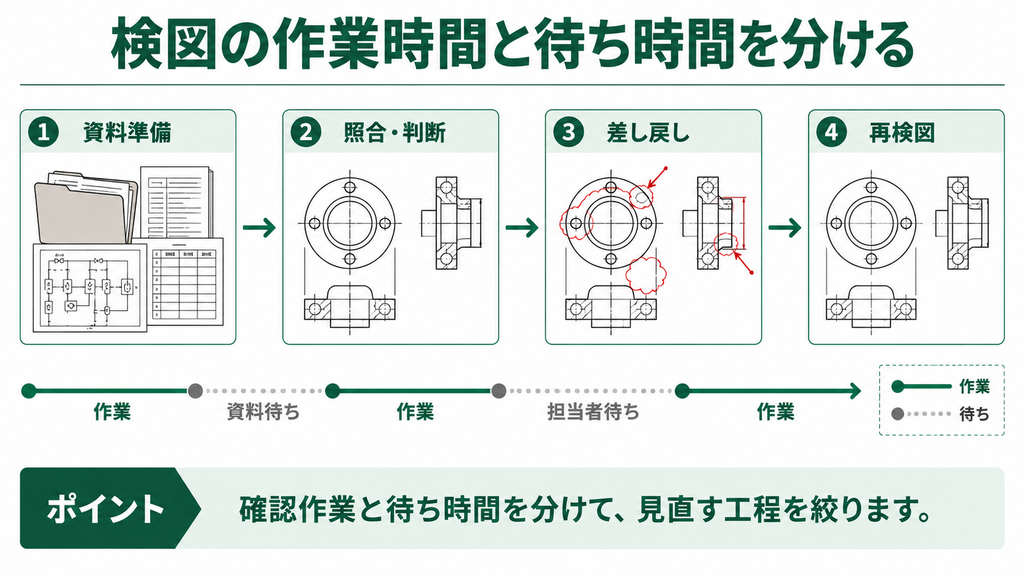

検図の作業時間と、出図までの待ち時間を分ける

「検図に時間がかかる」という状況には、担当者が実際に確認している時間と、確認が進まずに待っている時間が含まれます。

例えば、検図担当者の手元に図面が届いていても、部品表が不足していれば照合を進められません。修正後の図面が提出されていても、担当者が別の案件を確認していれば再検図は待ちになります。この場合、図面を読む速度だけを上げても、出図までの時間は十分に縮まりません。

まずは、検図の流れを次のように分けて確認してみましょう。

最初から細かな時間計測を始める必要はありません。直近の案件について、「資料待ちがあったか」「誰の確認で止まったか」「なぜ差し戻しが増えたか」を振り返るだけでも、見直す工程を絞れます。

検図に時間がかかる4つの原因

1．図面と照合する資料がそろっていない

検図では、図面の中だけで確認できる項目と、ほかの資料に照らさなければ判断できない項目があります。

例えば、制御盤の回路図に記載された機器の型式が、採用する機器と一致しているかを確かめるには、器具表や選定資料が必要です。機械部品の材質や板厚が案件の指定と合っているかを確認する場合も、仕様書や適用する社内基準が必要になります。

図面だけを先に渡し、参考資料を後からメールで送る運用では、検図担当者が必要な資料を探したり、設計者へ問い合わせたりする時間が生じます。資料の版が分からなければ、どの情報を正として照合するかの確認も必要です。

検図を始める前に、対象図面と照合資料を一式でそろえることが、作業の中断を減らす基本になります。

2．チェックリストがあっても、確認方法が曖昧になっている

チェックリストに「寸法を確認」「部品表と照合」と書かれていても、担当者によって確認する範囲が異なる場合があります。

「寸法を確認」という項目には、寸法値の記入漏れ、部分寸法と全体寸法の整合、加工や検査に必要な寸法の充足など、性質の異なる確認が含まれます。何を、何と比べ、どの状態なら確認完了とするかが曖昧なままでは、確認のたびに考え直すことになります。

一方で、項目を増やしすぎると、対象外の項目まで毎回読み進める負担が生じます。図面の種類や案件の条件に合わせ、適用する項目を選べる形にすることも必要です。

3．ベテランに一次確認から最終判断まで集中している

経験豊富な担当者に、記入漏れの確認から設計の妥当性判断まで、すべてが集まっている場合もあります。

設計者が出図前に確かめられる項目まで検図担当者に委ねていると、担当者は基本的な記載の指摘にも時間を使います。その結果、経験が必要な判断を進める時間が圧迫され、検図待ちにつながります。

ただし、設計者のセルフチェックと、別の担当者による検図には、それぞれ役割があります。セルフチェックで記入漏れなどを減らしつつ、独立した確認が必要な項目は残すという整理が必要です。

4．指摘と修正内容がつながっていない

検図の指摘を図面への赤入れ、メール、口頭などで別々に伝えていると、設計者は対応すべき内容を拾い直すことになります。

修正後に「対応しました」とだけ連絡すると、検図担当者も前回の指摘と照らして、どこがどう変わったかを探さなければなりません。途中で別の変更が入った場合には、指摘への対応と追加変更を区別する必要もあります。

指摘箇所、理由、対応内容、確認結果を追えるようにすると、修正と再検図の往復を整理しやすくなります。

検図の工数と手戻りを減らす4つの進め方

1．検図依頼時にそろえる情報を決める

最初に、図面の種類ごとに「何がそろえば検図を始められるか」を決めます。すべての案件で同じ資料を要求するのではなく、確認する項目に必要な資料をそろえます。

資料を一つのフォルダにまとめる場合も、案件管理表からリンクする場合も、対象版が分かることが重要です。未確定の事項があれば、それを明示して、確認できる範囲と保留する範囲を共有します。

2．チェック項目を「対象・照合先・確認内容」に分ける

次に、チェックリストの中で解釈が分かれやすい項目を具体化します。既存の項目をすべて作り直すよりも、指摘の多い項目や、担当者によって判断が分かれる項目から着手すると進めやすくなります。

これらは記載や整合性を確認する項目の例です。機器の選定が使用条件に適しているか、寸法や公差が機能・加工に対して妥当かといった判断は、別の観点として整理します。

確認項目に応じて必要な資料を明確にすると、設計者も検図依頼前に準備しやすくなります。

3．設計者のセルフチェックと検図担当者の役割を決める

表題欄の記入、図番と改訂記号、必要な資料の添付など、設計者が提出前に確かめる項目を決めます。検図担当者から繰り返し指摘される事項も、セルフチェックへ反映する候補になります。

例えば、型式の転記ミスが続いているなら、設計者が器具表と照合してから検図へ提出する手順を設けます。そのうえで、検図担当者は社内の承認手順や項目の重要度に応じて、必要な確認を行います。

役割分担は、「設計者が確認したから検図では見なくてよい」と一律に決めるものではありません。品質上必要な確認を残しながら、基本的な不備を前工程で減らすことが目的です。

4．指摘ごとに対応と確認結果を残す

指摘管理では、「どの指摘に、どう対応し、誰が確認したか」を追える形にします。Excelで始める場合でも、必要な列を絞れば運用できます。

再検図では、指摘が解消したかに加え、変更がほかの箇所に影響していないかも確かめます。例えば、機器の型式を変更した場合は、関連する器具表や別図面への反映が必要になることがあります。

変更箇所だけを見れば十分と決めつけず、変更内容と社内の手順に応じて再確認の範囲を決めましょう。

AI検図は、資料との照合を支援する選択肢

基準や参考資料を整えても、図面から記載を拾い、資料と一つずつ見比べる作業は残ります。この部分の負担を見直す選択肢の一つが、AIによる検図支援です。

導入を検討する際は、「検図を自動化できるか」という大きな問いだけでなく、どの図面の、どの確認項目を支援してほしいかを具体化します。

例えば、器具表との型式照合、寸法値の記入漏れ、表題欄の確認など、対象と照合先を定めやすい項目から試す方法があります。その結果を検図担当者が評価し、見逃した項目や誤った指摘、結果を確かめる負担まで含めて確認します。

図面バンク for 検図で、自社の確認項目を検証する

「図面バンク for 検図」は、社内の検図基準や参考資料に照らし、電気図面や機械図面の誤りの疑いを根拠付きで示すAI検図ツールです。指摘の確認・差し戻しと、修正後の再検図を支援します。

AIの指摘を採用するかどうかと、最終判断は検図担当者が行います。確認できる範囲は図面と資料によって異なるため、自社の図面で使える範囲を検証することが出発点になります。

改善効果は、確認時間と待ち時間の両方で確かめる

運用を見直したら、検図担当者の作業時間だけでなく、依頼から確認完了までの期間も振り返ります。担当者の確認が短くなっていても、資料待ちや差し戻しが増えていれば、出図までの時間は縮まらないためです。

比較する際は、図面の種類、枚数、変更の規模など、案件の条件も合わせて記録します。確認したいのは、例えば次の点です。

• 資料不足による中断や問い合わせが減ったか
• 設計者と検図担当者の作業負担がどう変わったか
• 指摘の伝達と再検図の往復が減ったか
• 出図後に見つかる図面の不備が増えていないか

指摘件数だけで品質を判断することはできません。出図前のセルフチェックが定着して指摘が減る場合もあれば、確認が不十分で指摘が減る場合もあるためです。出図後の不備や手戻りも含めて確認します。

検図の効率化は、必要な確認を急いで済ませることではありません。資料を探す、指摘の意味を聞き直す、修正箇所を見つけ直すといった負担を減らし、設計の妥当性を判断する時間を確保する取り組みです。まずは直近の案件から、検図がどの工程で止まっていたかを振り返ってみてください。
