設備の点検や修理をしようとしたとき、「この設備の図面はどこにあるのか」「似たようなファイルが複数あるが、どれが最新版なのか」と困った経験はないでしょうか。

製造設備では、導入時に設備メーカーからさまざまな図面や資料を受け取ります。しかし、設備は導入して終わりではありません。長く使う間に部品交換や改修を繰り返し、そのたびに新しい図面や資料が増えていきます。そのため、設備図面の管理は、単に図面を整理して保存するだけでは不十分です。「現在稼働している設備」と「現在有効な図面」が対応している状態を維持することが重要になります。

この記事では、設備図面にはどのようなものがあるのか、紙や共有フォルダ、Excelなどを使ってどのように管理すればよいのか、設備数や改修が増えた場合にどのような問題が起こるのかまで解説します。

設備図面とは？どのような図面を管理するのか

「設備図面」という言葉は、特定の一種類の図面だけを指すとは限りません。
工場で使用する生産設備を例にすると、設備の全体構造を示す図面のほか、組立図や部品図、電気回路図、配線図、配管図など、目的の異なるさまざまな図面があります。

さらに、実際の設備保全では図面だけを見て仕事をするわけではありません。設備導入時に受け取った完成図書や仕様書、取扱説明書などを確認する場面もあります。

完成図書の内容は案件によって異なりますが、例えば水資源機構の「機械設備工事完成図書作成要領」では、詳細図だけでなく、実施仕様書、計算書、施工管理記録書、機器一覧表、取扱説明書なども完成図書の構成内容として挙げられています。

したがって設備保全で必要な情報を考える場合には、「図面ファイルをどう保存するか」だけではなく、設備に関係する図面や技術文書へどのようにたどり着ける状態にするかという視点が必要です。

なぜ設備図面の管理は難しくなるのか

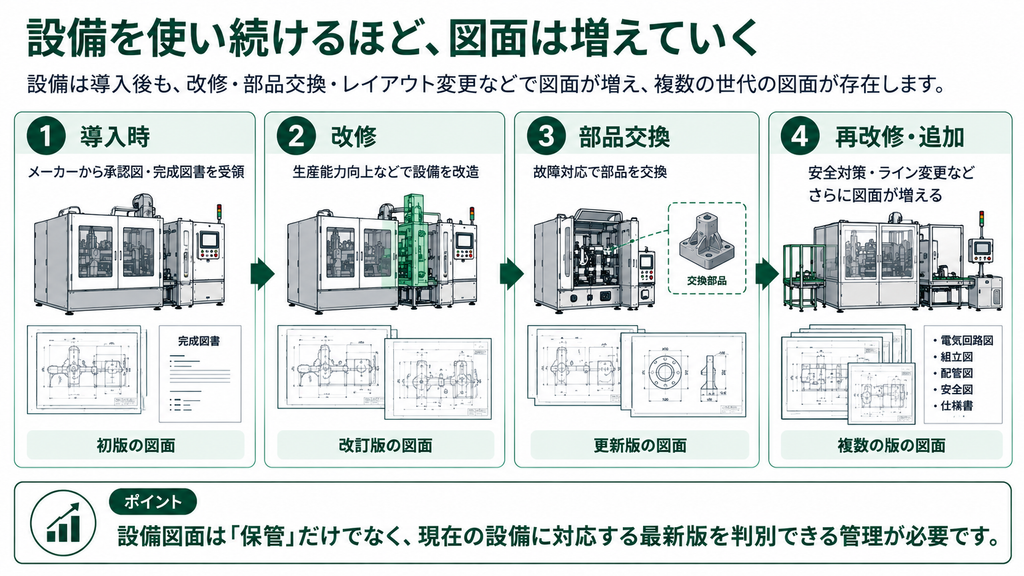

設備図面が管理しにくくなる大きな理由は、設備が長期間使われ、その間にも状態が変わり続けることにあります。

理由①設備を使い続ける間に改修や部品交換が発生する

新しい設備を導入した直後であれば、設備メーカーから受け取った完成図書や図面を整理して保管するだけでも、それほど大きな問題にはならないでしょう。

しかし、5年、10年と設備を使っていけば状況は変わります。
故障した部品を別製品へ交換したり、生産品目の変更に合わせて設備を改造したり、安全対策として機器を追加したりすることがあります。その変更内容が図面にも反映されれば、同じ設備に対して複数世代の図面が存在するようになります。つまり設備図面では、導入時に受け取った図面が、現在の設備の状態を表しているとは限りません。

設備図面管理では「図面があるか」だけではなく、「現在の設備に対応する図面はどれか」を判断できることが重要です。

理由②図面がさまざまな場所に分散する

設備に関係する情報を扱う人も1人ではありません。

設備メーカーから生産技術部門へ承認図が送られ、設備導入後は製造・保全部門が完成図書を利用する。改修時には再び設備メーカーや協力会社と図面をやり取りする、といったケースがあります。

その結果、紙のファイル、共有フォルダ、メール、担当者のPCなど、設備情報が複数の場所に分散しやすくなります。実際、設備図面の管理については、設備の導入時期やメーカーの違いから保管場所が統一されず、必要な図面の場所をベテラン社員しか把握していないといった課題も指摘されています。

理由③最新版だけ残せばよいわけではない

「最新版が分からなくなるなら、古い図面を隔離や削除すればよい」と考えることもできます。

しかし、設備保全では過去の状態を確認したいこともあります。
「前回の改修でどこを変更したのか」「なぜ現在の仕様になっているのか」を確認するには、過去の図面や改修履歴が手掛かりになります。

そのため、最新版を明確にしながら、必要な旧版も履歴として残しておくことが重要です。

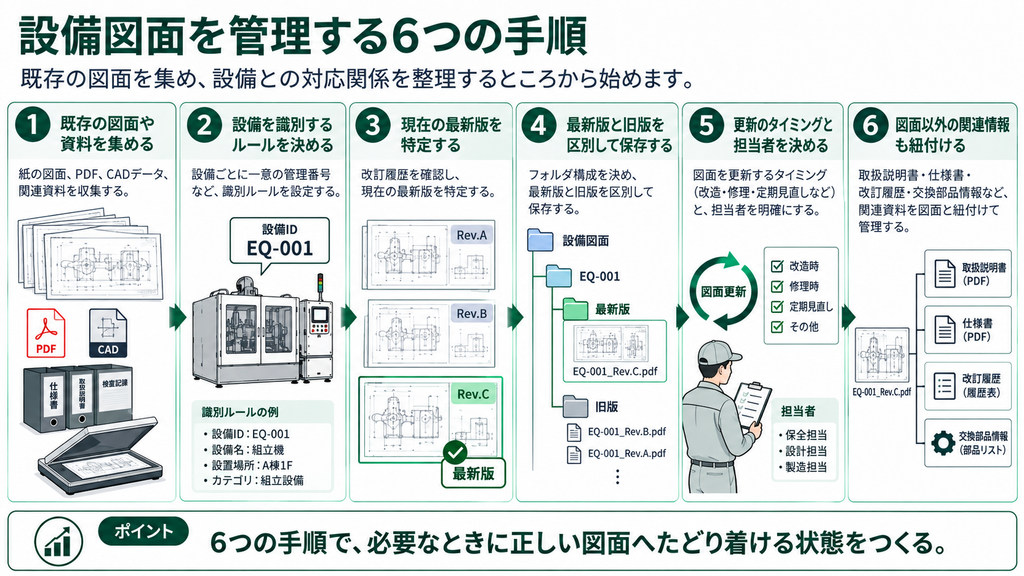

設備図面を管理する6つの手順

では、設備図面は具体的にどのように整理すればよいのでしょうか。

設備の数や組織規模によって適切な方法は異なりますが、まずは既存の図面を集め、設備との対応関係を整理するところから始めます。

STEP1．設備ごとに既存の図面や資料を集める

最初から新しいシステムを導入する必要はありません。まずは、現在どこに何があるのかを把握します。
書庫にある紙図面、共有フォルダのPDF、担当者が持っているCADデータ、設備メーカーからメールで送られてきた資料などを確認し、どの設備に関係する情報なのかを整理します。

紙図面しか存在しない場合には、この段階でスキャンして電子化する方法もあります。電子化によって複数拠点から参照しやすくなった事例もあります。

STEP2．設備を識別するルールを決める

次に「どの設備の情報なのか」を判別できるようにします。
工場名、ライン名、設備名称だけで管理すると、「包装機」「包装機①」「第1包装機」など表記が揺れる可能性があります。

そこで、既存の設備番号や設備IDがある場合は、それを図面管理にも利用します。
例えば、「東京工場 → 第1ライン → EQ-001 包装機」というように設備を特定できれば、その設備に関係する図面や完成図書をまとめやすくなります。

設備管理の実務でも、設備台帳と図面を紐付け、設備から関連図面へたどれる状態が有効とされています。

STEP3．現在の最新版を特定する

既存図面を集めたら、どれが現在有効な図面なのかを確認します。ここは単純にファイルの更新日時だけで判断しないことが重要です。コピーした日付やスキャンした日付がファイルの更新日時になっている場合もあるため、図番、改訂番号、改訂日、設備の現況などを確認します。

判断できない場合には、設備を担当している社内担当者や設備メーカーへの確認も必要になります。一度整理するだけでなく、「誰が最新版を確定するのか」まで決めておくことが、その後の運用では重要です。

STEP4．最新版と旧版を区別して保存する

最新版を特定できたら、利用者が間違えて旧版を使わないようにします。
共有フォルダで管理するのであれば、「最新版」「旧版」といった保存先を分ける方法があります。ファイル名だけで管理する場合も、「包装機_電気回路図_Rev.C」など、図面名称に加えて改訂番号が判別できる命名規則を設けます。

ただし、ファイル名に「最新版」と付けるだけでは、その後の改訂によって「最新版」「最新版2」「最新版_最終」といったファイルが増えてしまう可能性があります。最新版を示す情報と、Rev.A、Rev.B、Rev.Cといった版そのものを示す情報は分けて考えた方が管理しやすくなります。

STEP5．図面を更新するタイミングと担当者を決める

設備図面管理で特に重要なのが、設備を変更したときの運用です。
導入時にどれだけきれいに整理しても、その後の改修内容が反映されなければ、数年後には設備と図面が再び食い違います。

例えば、「設備改修が完了したら、生産技術担当者が完成図を確認する」「設備メーカーから改訂図面を受領したら、旧版を履歴へ移して最新版を更新する」といったルールを決めておきます。図面管理は一度整理して終わる仕事ではなく、設備変更に合わせて更新し続ける運用として考える必要があります。

STEP6．図面以外の関連情報も設備に紐付ける

設備保全の現場で必要になるのは図面だけではありません。
トラブルが発生したときには、取扱説明書を確認したり、前回の修理内容を調べたり、交換する部品の型番を確認したりすることがあります。

そのため、図面を整理する段階から、「この設備に関する情報はここを見れば分かる」という入口を作っておくと便利です。設備台帳から関連する図面を呼び出したり、設備と工事・点検履歴を紐付けたりする設備管理システムも存在します。

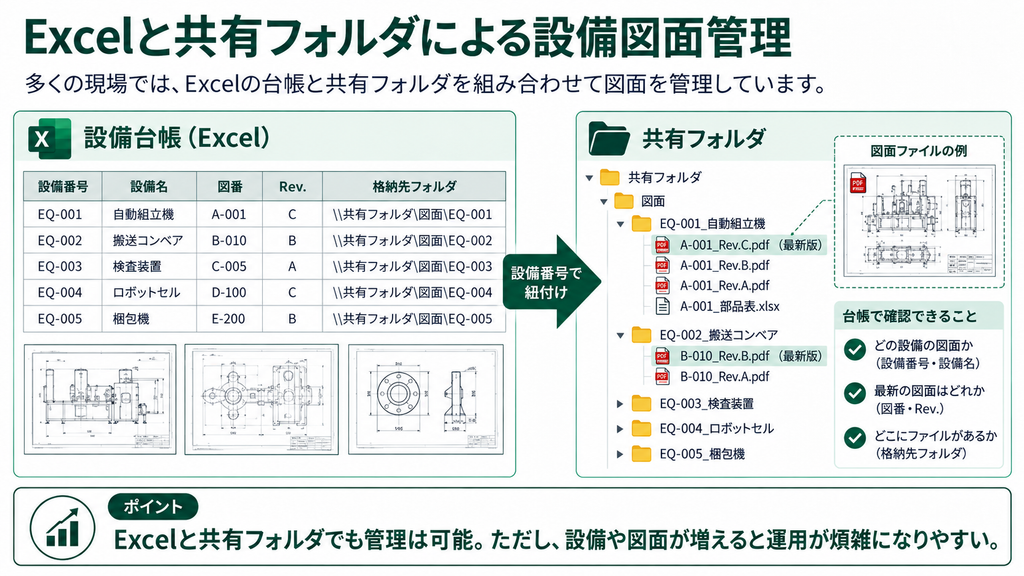

Excelと共有フォルダでも設備図面は管理できる

設備図面を管理するために、専用システムが必ず必要となるわけではありません。
設備や図面の数がそれほど多くなく、更新する担当者も限られているのであれば、共有フォルダとExcelを組み合わせる方法でも管理できます。

例えば、Excelで次のような台帳を作ります。

ポイントは、Excelそのものに図面を保存するのではなく、「どの設備に、どの図面があり、現在どの版が有効なのか」を確認する台帳として使うことです。図面ファイルは共有フォルダなど決められた場所へ保存し、台帳からその場所へアクセスできるようにします。この方法であれば、新たなシステムを導入しなくても始められます。

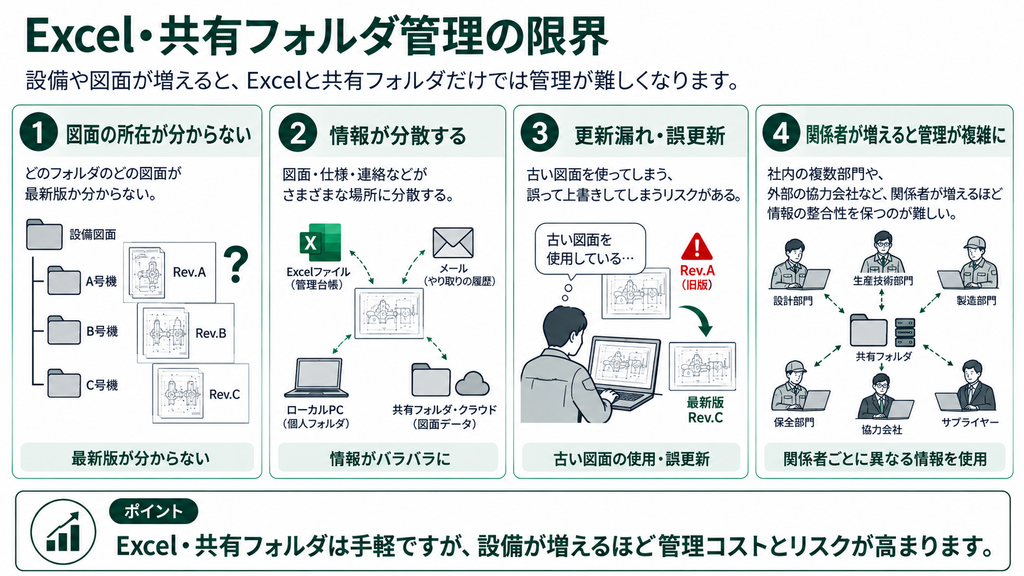

Excelや共有フォルダでの設備図面管理に限界が来るケース

一方、設備が増えるほどExcelと共有フォルダによる管理は複雑になります。
例えば設備が10台しかなく、図面更新も年に数回であれば、一人の担当者が台帳を更新する方法でも運用できるでしょう。

しかし、設備が数百台あり、生産技術、製造、保全、設備メーカーなど複数の関係者が日常的に図面を利用する環境では事情が変わります。設備メーカーから新しい図面がメールで届いたものの共有フォルダへの反映が遅れる。図面ファイルは更新したもののExcel台帳のRev.を変更し忘れる。改修した設備について、現場では新しい図面を使っているのに別部署では旧版を参照している。

こうした問題は、フォルダの整理方法だけでは解決しにくくなります。この段階になると必要なのは、単なる「図面の保存場所」ではありません。設備と図面、最新版と旧版、さらに改修履歴などの関係を一緒に管理する仕組みを検討する必要があります。

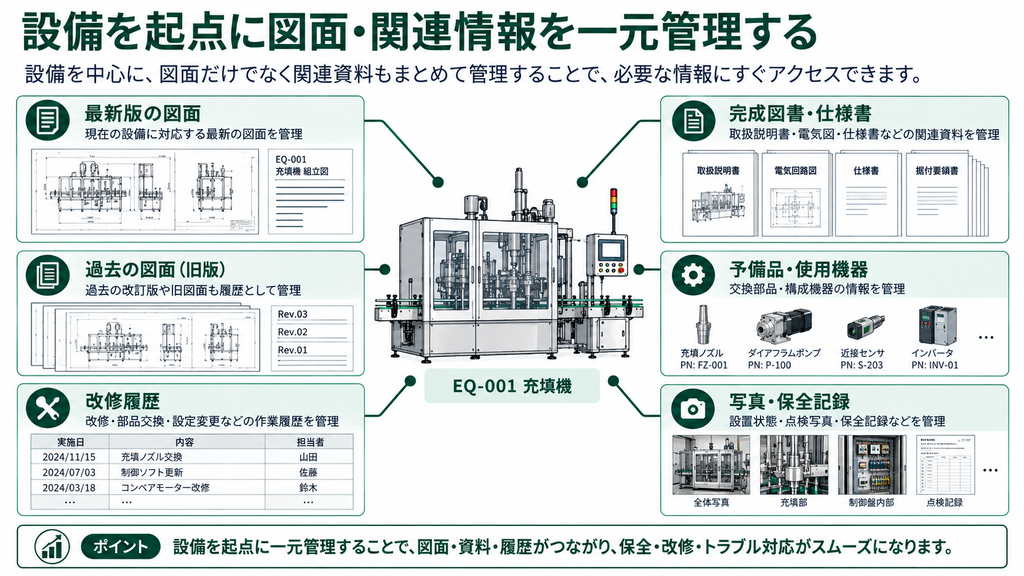

設備図面は「図面」ではなく「設備」を起点に管理する

一般的な図面管理では、図番やファイル名から目的の図面を探す方法があります。しかし、設備の保全担当者が知りたいのは、必ずしも図番ではありません。

例えば設備が停止したとき、「EQ-001包装機の電気回路を確認したい」「この設備を前回改修したときの図面を見たい」「この部品はこの設備のどこに使われているのか知りたい」というように、設備そのものを起点として情報を探すことがあります。

そのため設備図面では、「設備 → 最新図面 → 過去の図面 → 改修情報 → 関連資料」とたどれる状態を作ることが、一つの管理方法になります。これは単なるフォルダ整理との大きな違いです。

設備図面の管理をシステム化する方法もある

設備数や図面数が多く、複数部署や設備メーカーとのやり取りも発生する場合には、専用の図面管理システムを利用する方法もあります。

例えば「図面バンク for 設備図面」では、設備を単位として承認図・完成図書を管理し、改訂された図面について最新版と旧版を区別して履歴を残すことができます。また、改修依頼や指摘事項を設備・図面に紐付けたり、設備ごとに予備品や使用機器を管理したりする機能も備えています。

単に「図面を電子化したい」のか、「最新版を明確にしたい」のか、「設備メーカーとのやり取りまで管理したい」のかによって必要な仕組みは変わります。

まず現在の設備図面管理で何に時間がかかっているのかを整理したうえで、Excelや共有フォルダで対応できる範囲なのか、専用システムを検討する段階なのかを判断するとよいでしょう。

まとめ｜設備図面管理では「現在の設備」と「正しい図面」をつなげる

設備図面を管理する目的は、図面をきれいに整理して保存することだけではありません。

設備の点検やトラブル対応、改修など、図面が必要になったときに、現在の設備に対応する正しい図面をすぐ確認できる状態を作ることが重要です。

設備が少ない段階であれば、共有フォルダやExcelでも管理できます。その場合でも、設備番号を決め、最新版と旧版を区別し、設備を変更したときに誰が図面を更新するのかまで決めておきましょう。

設備数や関係者が増えて管理が難しくなってきた場合には、設備を起点として図面や改修情報を一元管理する仕組みも選択肢になります。
