「図面を探すのに時間がかかる」「最新版がどれか分からなくなる」。
こうした図面管理の悩みに対して、いきなり月数万円の管理システムを検討する必要はありません。
実は、図面管理を取り巻く問題の多くは、フォルダ構成と命名規則を整えるだけで大半が解決します。お金をかけずに、今日から始められる取り組みです。

ただし、この方法には明確な限界もあります。人が増え、図面が増え、設計変更が増えると、どんなに良いルールを作っても必ず形骸化します。その「限界のサイン」を見極めることが、次の一手を判断する鍵になります。

この記事では、まず無料でできる図面フォルダ管理の具体的な方法を解説し、その後で「フォルダ管理の限界が来るサイン」を整理し、解説します。

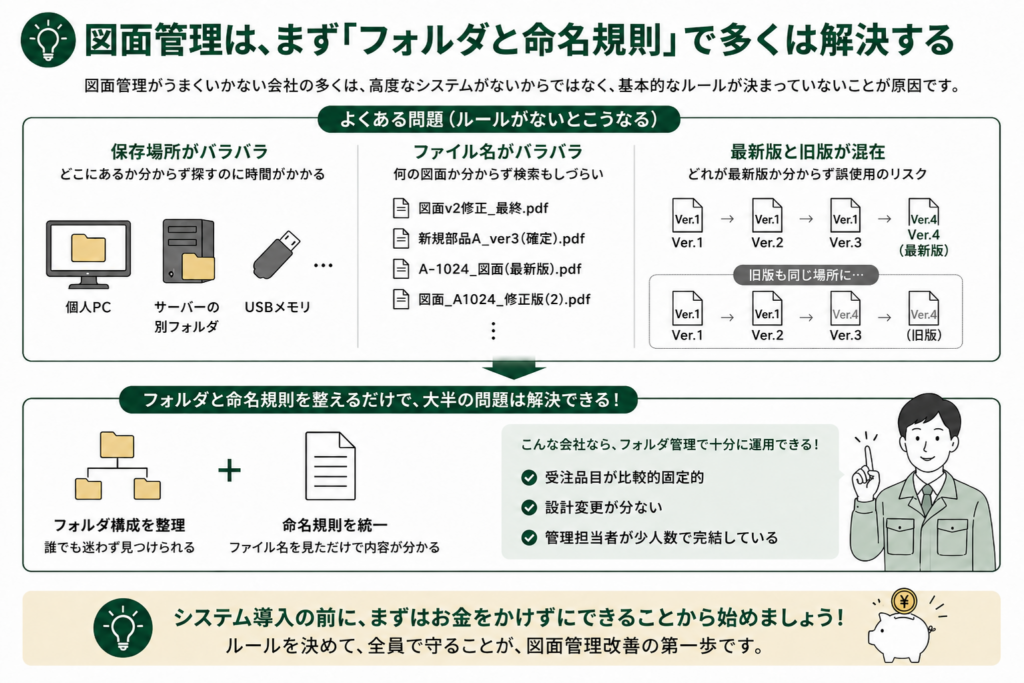

図面管理は、まず「フォルダと命名規則」で多くは解決する

図面管理がうまくいかない会社の多くは、高度なシステムがないからではなく、基本的なルールが決まっていないことが原因です。

図面の保存場所が人によってバラバラ。ファイル名のつけ方に統一性がない。最新版と旧版が同じフォルダに混在している。これらは、システムを導入しなくても、ルールを決めるだけで解決できる問題です。

実際、受注品目が比較的固定的で、設計変更が少なく、管理担当者が少人数で完結している会社であれば、フォルダ管理と命名規則の徹底で十分に運用できるケースがあります。まずは、お金をかけずにできることから始めましょう。

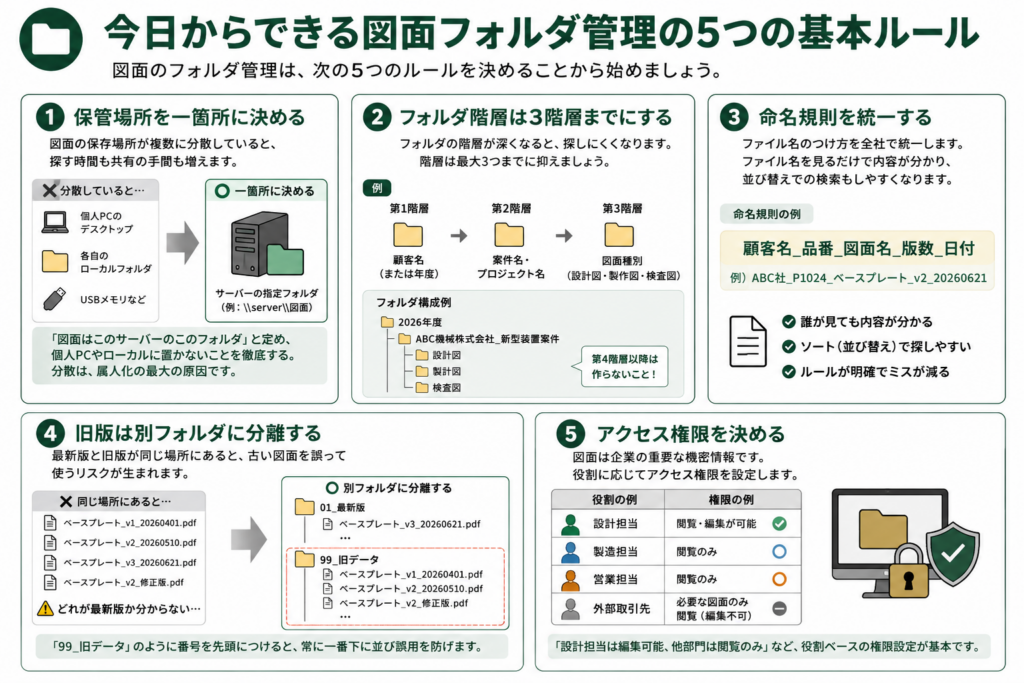

今日からできる図面フォルダ管理の5つの基本ルール

図面のフォルダ管理は、次の5つのルールを決めることから始まります。

①保管場所を一箇所に決める

図面の保存場所が複数に分散していると、探す時間も共有の手間も増えます。「図面はこのサーバーのこのフォルダ」と一箇所に定め、個人PCのデスクトップやローカルフォルダに図面を置かないことを徹底します。保管場所の分散は、属人化の最大の原因です。

②フォルダ階層は3階層までにする

フォルダの階層が深くなると、目的の図面にたどり着くまでのクリック数が増え、かえって探しにくくなります。階層は最大3つまでに抑えます。

例：第1階層＝顧客名（または年度）／第2階層＝案件名・プロジェクト名／第3階層＝図面種別（設計図・製作図・検査図）。

③命名規則を統一する

ファイル名のつけ方を全社で統一します。後ほど紹介するテンプレートを使うと、ファイル名を見るだけで内容が分かり、並び替えでの検索もしやすくなります。

④旧版は別フォルダに分離する

最新版と旧版が同じ場所にあると、古い図面を誤って使うリスクが生まれます。「99_旧データ」のようなフォルダを作り、旧版はそこに移動します。フォルダ名の先頭に番号をつけると、常に一番下に並ぶため誤用を防げます。

⑤アクセス権限を決める

図面は企業の重要な機密情報です。誰でも閲覧・編集できる状態は避け、役割に応じてアクセス権限を設定します。「設計担当は編集可能、他部門は閲覧のみ」といった役割ベースの権限設定が基本です。

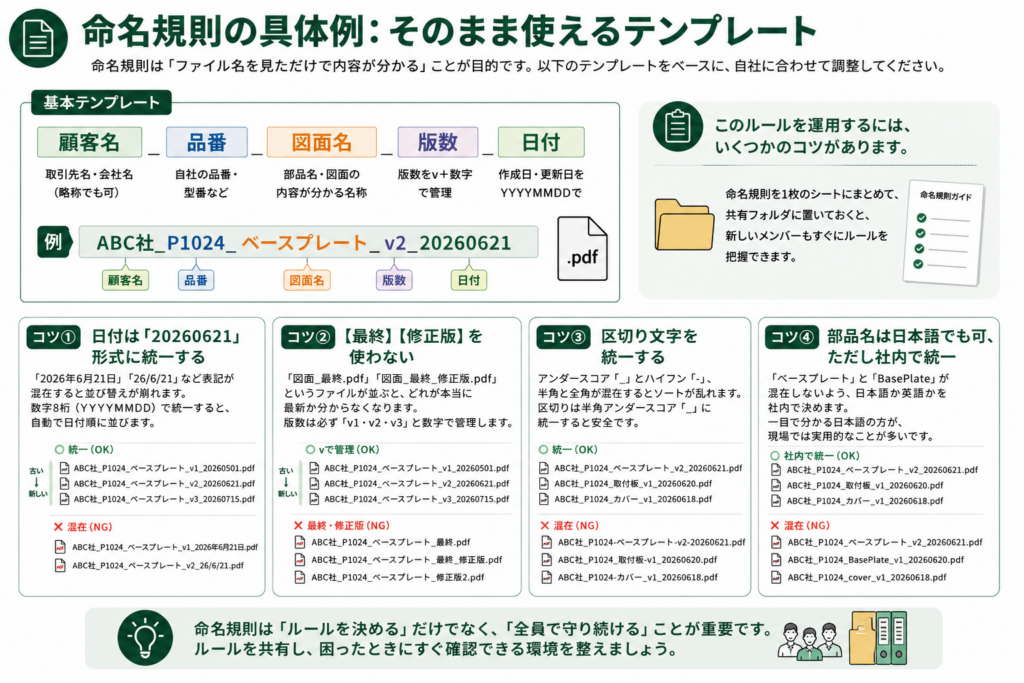

命名規則の具体例：そのまま使えるテンプレート

命名規則は「ファイル名を見ただけで内容が分かる」ことが目的です。以下のテンプレートをベースに、自社に合わせて調整してください。

基本テンプレート：顧客名_品番_図面名_版数_日付

例：ABC社_P1024_ベースプレート_v2_20260621

このルールを運用するには、いくつかのコツがあります。
そして、命名規則を1枚のシートにまとめて共有フォルダに置いておくと、新しいメンバーもすぐにルールを把握できます。

コツ①：日付は「20260621」形式に統一する

「2026年6月21日」「26/6/21」など表記が混在すると並び替えが崩れます。数字8桁（YYYYMMDD）で統一すると、自動で日付順に並びます。

コツ②：【最終】【修正版】を使わない

「図面_最終.pdf」「図面_最終_修正版.pdf」というファイルが並ぶと、どれが本当に最新か分からなくなります。版数は必ず「v1・v2・v3」と数字で管理します。

コツ③：区切り文字を統一する

アンダースコア「_」とハイフン「-」、半角と全角が混在するとソートが乱れます。区切りは半角アンダースコア「_」に統一すると安全です。

コツ④：部品名は日本語でも可、ただし社内で統一

「ベースプレート」と「BasePlate」が混在しないよう、日本語か英語かを社内で決めます。一目で分かる日本語の方が現場では実用的なことが多いです。

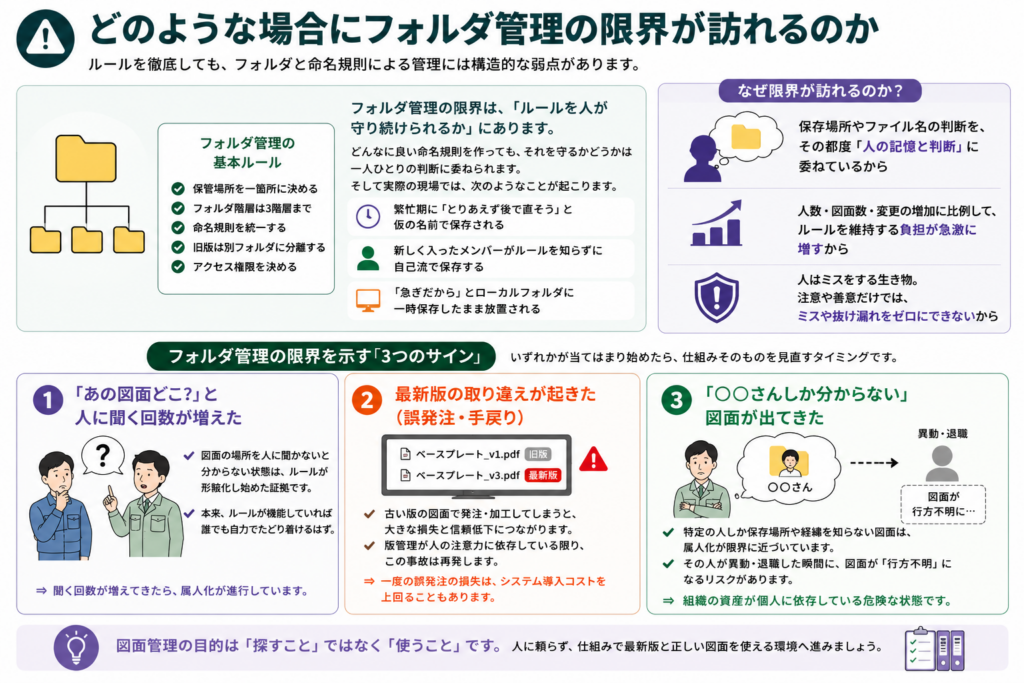

どのような場合にフォルダ管理の限界が訪れるのか

ここまでのルールを徹底すれば、図面管理は確実に改善します。ただし、フォルダと命名規則による管理には、構造的な弱点があります。それは、ルールが人の記憶と善意に依存している点にあります。

どんなに良い命名規則を作っても、それを守るかどうかは一人ひとりの判断に委ねられます。そして実際の現場では、繁忙期に「とりあえず後で直そう」と仮の名前で保存される、新しく入ったメンバーがルールを知らずに自己流で保存する、「急ぎだから」とローカルフォルダに一時保存したまま放置される、といったことが起こります。

つまり、フォルダ管理の限界は「ルールの良し悪し」ではなく「ルールを人が守り続けられるか」にあります。そして人数が増え、図面が増え、変更が増えるほど、ルールの維持は難しくなっていきます。

フォルダ管理の限界を示す「3つのサイン」

では、どのタイミングで「フォルダ管理の限界」と判断すればいいのか。図面の枚数だけで判断するのは適切ではありません。

これを現場で見極めるための、具体的な3つのサインを整理します。
3つのサインのうち、いずれかが当てはまり始めたら、ルールをさらに厳しくするのではなく、仕組みそのものを見直すタイミングが訪れています。

サイン①：「あの図面どこ？」と人に聞く回数が増えた

図面の場所を人に聞かないと分からない状態は、ルールが形骸化し始めた証拠です。本来、ルールが機能していれば誰でも自力でたどり着けるはずです。聞く回数が増えてきたら、属人化が進行しています。

サイン②：最新版の取り違えが起きた（誤発注・手戻り）

古い版の図面で発注してしまった、加工してしまった、という事故が一度でも起きたら危険信号です。版管理が人の注意力に依存している限り、この事故は再発します。一度の誤発注の損失は、システム導入コストを上回ることもあります。

サイン③：「〇〇さんしか分からない」図面が出てきた

特定の人しか保存場所や経緯を知らない図面が出てきたら、属人化が限界に近づいています。その人が異動・退職した瞬間に、図面が「行方不明」になるリスクを抱えている状態です。

「ルールを守る」から「仕組みで守られる」へ

フォルダと命名規則による管理は、図面管理の正しい出発点です。お金をかけずに始められ、多くの場合は十分に機能します。ただし、その仕組みは「人がルールを守り続けること」が前提です。人数・図面・変更が増えるほど、その前提は崩れやすくなります。

図面管理システムが解決するのは、まさにこの点です。版番号を自動で採番し、変更履歴を自動で記録し、誰が保存しても同じルールで整理される。「人がルールを守る」のではなく「ルールを守らなくても整う」状態を作ります。

前述の3つのサインが見え始めたら、それは自己管理が限界に達したというより、次のステージに進む準備が整ったということです。

こちらの記事もおすすめです

まとめ

図面管理は、まずフォルダ構成と命名規則を整えることから始まります。保管場所を一箇所に決め、階層を3つまでにし、命名規則を統一する。これだけで多くの問題は解決します。

ただし、ルールは人が守り続けなければ形骸化します。「探す回数が増えた」「版を取り違えた」「特定の人しか分からない図面がある」というサインが出たら、人の努力で維持する段階から、仕組みで自動的に整う段階へ移行するタイミングです。

いいルールを作ることより、ルールがなくても回る状態を作ることが、図面管理のゴールです。
自己管理に限界を感じ始めた方は、図面管理システムという選択肢を検討してみてください。そして、その一つとして初月無料で全機能を試すことができる「図面バンク」も検討をしてみてください。
